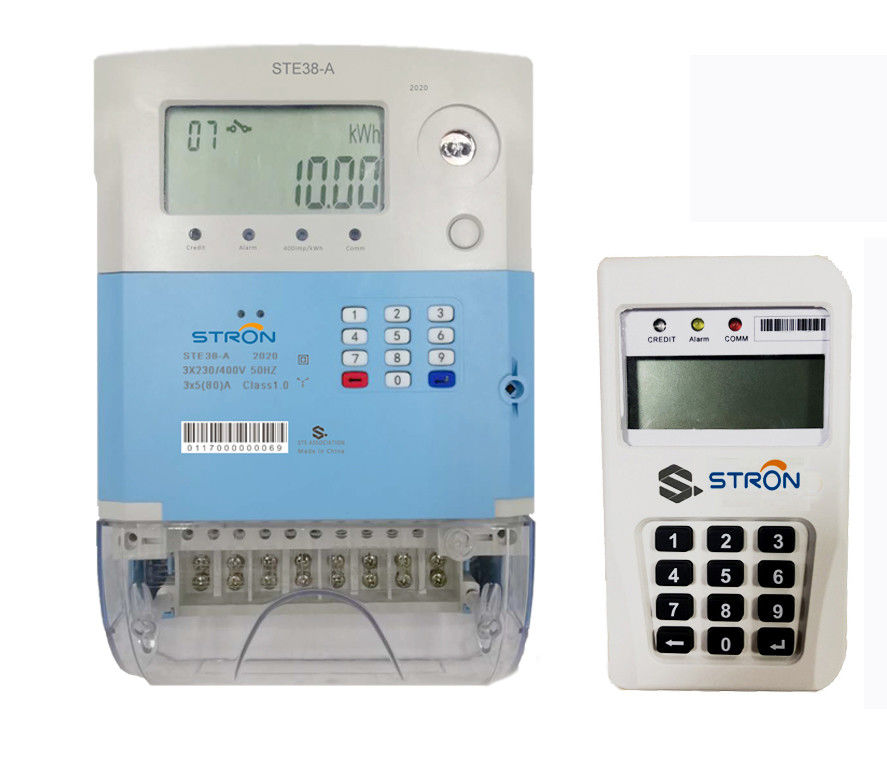

La norme de STE38-G GPRS Stron STS a payé d'avance le mètre à quatre fils triphasé de l'électricité

STE38-G GPRS

Mètre intelligent triphasé de l'électricité de DLMS

Le mètre fonctionne avec un module embrochable pour des communications conformes de collecte et de réseau de données de DLMS/COSEM. Cette conception modulaire permet de service de choisir parmi les réseaux informatiques cellulaires de PLC/RF/GPRS/3G et de 4G LTE selon des conditions locales à bas pris. La hausse et l'entretien deviendront également rentables en remplaçant les modules seulement au lieu du mètre entier.

Paramètres techniques

Paramètres électriques

Tension nominale 3×230V

Chaîne 70%~120%Un de tension locale

Fréquence nominale 50-60Hz

(Ib) 10A actuel de base

(Imax) 100A actuel maximum

Commencer (IST) 30mA actuel

Énergie active 400imp/kWh constant

Classe active 1,0 d'exactitude d'énergie

Classe réactive 2,0 d'exactitude d'énergie

Puissance dans le circuit de tension <2w>

Puissance dans le circuit actuel <1va>

Température ambiante d'opération -25℃-70℃

Température ambiante de température de stockage -40℃-85℃

Électro compatibilité magnétique

Force 4kV d'isolation à C.A. à 50Hz pendant le 1min

Tension d'impulsion 1.2/50 nous connexions des secteurs 8kV

Décharges électrostatiques

Décharge 8kV de contact

Décharge 16kV d'air

Champ électromagnétique 27MHz-500MHz 10V/m de rf

100KHz-1GHz 30V/m

Essai éclaté passager rapide 4kV

Conditions mécaniques

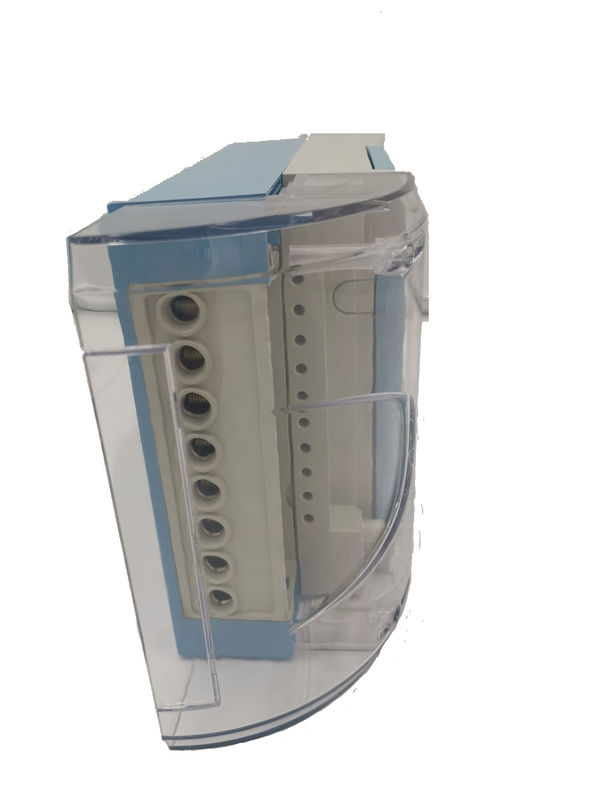

Taux IP54 de protection de preuve de l'eau de coquille de mètre

Classe de protection II

Fonctionnalité de base

Fonction

Paiement d'avance : Norme de STS, recharge par la MARQUE de l'entrée 20digits

Basse alarme de crédit : La valeur d'alarme peut être placée en entrant la MARQUE correspondante

Commutateur payé d'avance et affranchi : Le mètre peut être commutateur au mode payé d'avance ou au mode affranchi

Fonction de commande de charge : Le mètre peut être programmé pour le seuil de contrôle de charge, si la puissance actuelle est plus que le seuil. Le mètre découpera la charge d'utilisateur.

Enregistrement d'événement : Le mètre peut enregistrer l'événement de bourreur, l'événement ouvert de couverture, l'événement d'achat et les MARQUES.

Auto-essai : Le mètre a une fonction d'autotest, il peut examiner l'affichage à cristaux liquides et transmettre par relais etc. et rapporter les résultats directement

Anti-bourreur : Le mètre fermera automatiquement la valve après détection de champ magnétique et d'événement ouvert de couverture

TOU Tariff : TOU Tariff peut être placé en entrant la MARQUE correspondante

Collection de découvert : Le découvert de l'électricité peut être rassemblé jour après jour ou de mois en mois

Communication : Le mètre est disponible avec le système de l'AMI par LORA rf ou Bluetooth 4,0 sur demande

Enquête de l'information : Le consommateur pourrait vérifier les données comme le crédit restent, crédit acheté et total total à côté de l'entrée le code court

Module de GPRS

Bande de fréquence Gsm850/egsm900/DCS 1800/PCS 1900

recherche automatique de bande de fréquence

sensibilité <-108dbm>

Maximum

Cl de la puissance GSM850/EGSM900 de transmission comme s4 (2W)

DCS1800/PCS1900 Classl (1W)

Phonologique

des caractéristiques il soutient des fonctions d'appel, d'enregistrement et de playback, et

peut directement conduire le haut-parleur de 8 Ω

Mode court de soutien PDC de message et mode des textes,

appui recevant et envoyant SMS et le nouveau rappel de SMS

Gestion de SMS de soutien : lecture, suppression, stockage

emplacement et méthode, liste de SMS

GPRS comporte la liaison descendante de données de GPRS : jusqu'à 85,6 Kbps

Liaison montante de données de GPRS : jusqu'à 85,6 Kbps codant le format : Cs-je, CS-2, CS-3 et CS-4

protocole de soutien PAP (protocole d'identification de mot de passe) utilisé généralement pour le protocole inclus par connexion de PPA : TCP/UDP/ftp/canal de contrôle d'émission de paquet soutien de PPA (pBCC)

Antenne

impédance caractéristique des caractéristiques 50 Ω

travail

℃ ~+85℃ de la température -40

Stockage

la température du ℃ ~+90℃ de l'ocre -40

Fonctionnement

alimentation d'énergie 5V/2A

Instantané

2.0A maximum actuel

Économie de puissance

puissance de mode

1.40mA@DRX =2

1.14mA@DRX =5

1.03mA@DRX =9

Porte série ordinaire du CHARIOT 2, une publication périodique de correction de hausse

port

OUI DE PS I

OUI D'I2C
