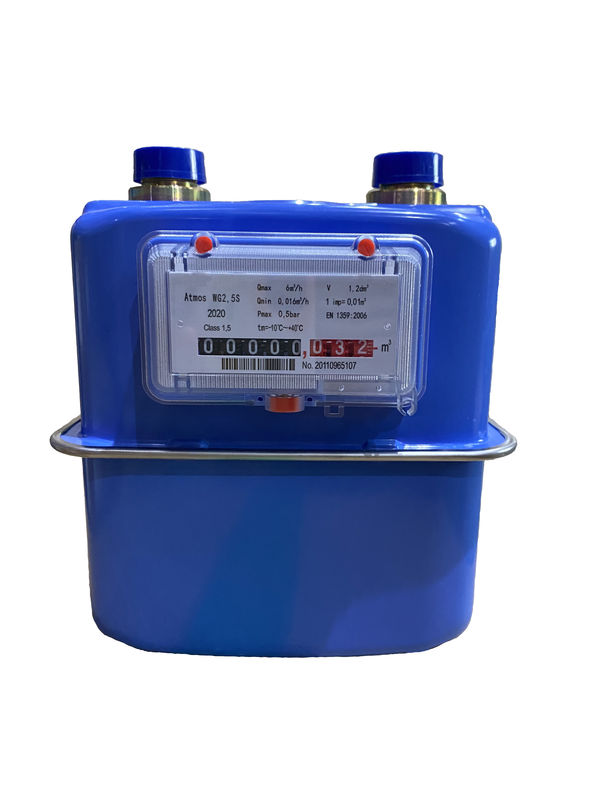

Type compact compteur à gaz de diaphragme de Deux-tuyau G1.6MS | G2.5MS |G4S
La qualité solide de construction, la haute précision, la sécurité et une gamme des détails techniques avancés font diaphragme de ® d'ATMOSPHÈRE compteur à gaz un instrument de mesure à extrémité élevé d'anneau. Les compteurs de débit de gaz de diaphragme sont disponibles dans les modèles G1.6, G2.5 et G4. Ce type d'instrument a les caractéristiques de l'exactitude élevée de mesure, de la mesure constante stable, de la longue durée et de la fiabilité élevée. En raison de l'utilisation des matériaux à haute teneur, compteurs à gaz de diaphragme fournissez la résistance à la corrosion, la résistance à l'oxydation et la robustesse. La qualité solide de construction, la haute précision, la sécurité et une gamme des détails techniques avancés font diaphragme de ® d'ATMOSPHÈRE compteur à gaz un instrument de mesure à extrémité élevé d'anneau. Les compteurs de débit de gaz de diaphragme sont disponibles dans G1.6, Modèles G2.5 et G4. Ce type d'instrument a les caractéristiques de l'exactitude élevée de mesure, de la mesure constante stable, de la longue durée et de la fiabilité élevée. En raison de l'utilisation des matériaux à haute teneur, compteurs à gaz de diaphragme fournissez la résistance à la corrosion, la résistance à l'oxydation et la robustesse.
Le compteur à gaz de membrane se compose principalement de chambre de mesure, de valve de glissière et d'affichage. Une membrane en caoutchouc divise la chambre de mesure en deux parts, qui sont alternativement reliés à l'admission de tuyau par une valve de glissière. La membrane sent la pression de gaz et augmente et se déplace la salle régulatrice, de sorte que le gaz dans les deux parties de la salle régulatrice soit inhalé et déchargé alternativement. Le mouvement alternatif de la valve de glissière forme un flux continu du gaz, qui est transmis à l'affichage par le mécanisme de tringlerie pour montrer le volume.
Caractéristiques de fonctionnement
1.Approved selon MI par NMi
logement 2.Galvanized poudre-enduit en acier pour la résistance à la corrosion maximum
3. (HTB) jusqu'à 0,1 barres résistante au feu selon EN1359
système 4.Integrated pour ajuster la courbe d'erreur
stabilité 5.Long-term due à l'utilisation des diaphragmes de haute qualité

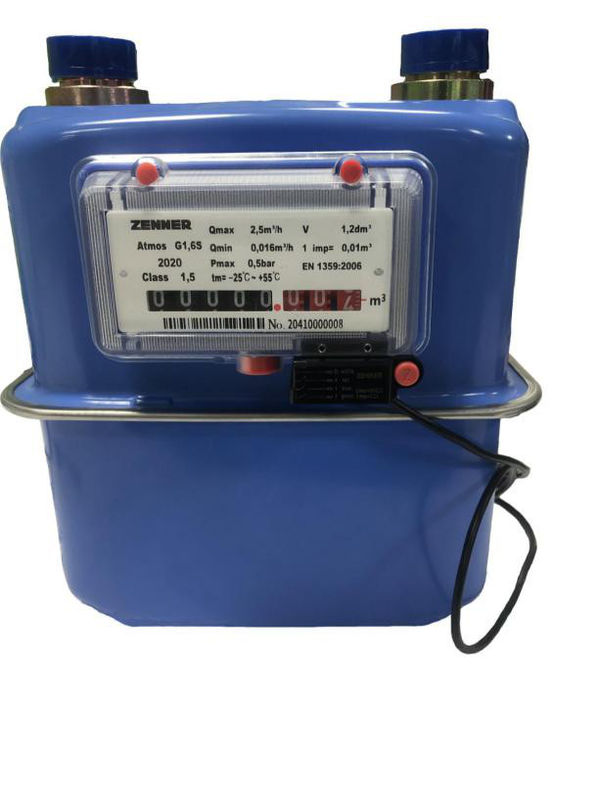

6.Retrofittable avec pulser
7.Optional : Obturateur d'inversion d'écoulement
matériel 8.Housing : Tôle d'acier galvanisée ou aluminium moulé sous pression
médias 9.Gas : Gaz naturel, gaz de ville, gaz de liquide de biogaz et méthane
® technique G1.6s d'atmosphère de données|G2.5S|G4S
| Taille |
G1.6 |
G2.5 |
G4 |
| Débit nominal |
1,6 m3/h |
2,5 m3/h |
4 m3/h |
| Débit maximum |
2,5 m3/h |
4 m3/h |
6 m3/h |
| Débit minimum |
0,016 m3/h |
0,025 m3/h |
0,04 m3/h |
| Volume cyclique |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Pression d'utilisation maximum |
0,5 barres |
0,5 barres |
0,5 barres |
| Perte de pression |
<200 Pa="">
| <200 Pa="">
| <200 Pa="">
|
| Lecture maximum |
99999,9998 |
99999,9998 |
99999,9998 |
| Lecture minimum |
0,0002 |
0,0002 |
0,0002 |
| La température fonctionnante |
-20-55℃ |
-20-55℃ |
-20-55℃ |
| Température de stockage |
-30-60℃ |
-30-60℃ |
-30-60℃ |
| Valeur d'impulsion |
0,01 m3 /pulse |
0,01 m3 /pulse |
0,01 m3 /pulse |
| Classe d'exactitude |
Classe 1,5 |
Classe 1,5 |
Classe 1,5 |
| Poids |
110/130mm |
1.8kg |
1.8kg |
1.8kg |
| 152.4mm |
2.0kg |
2.0kg |
2.0kg |
|
Erreur : Qmin≦Q≦0.1Qmax
0.1Qmax≦Q≦Qmax
|
±3 |
±3 |
±3 |
| ±1.5 |
±1.5 |
±1.5 |
Atmosphère ®G1.6s de compteur à gaz de diaphragme de dimensions|G2.5S|G4S
|
90±0.50 millimètre |
110±0.50mm |
130±0.50mm |
152.4±0.50mm |
|
|
| C |
226mm |
|
218mm |
|
|
|
| B |
M30×2-6g |
¾ B DE G |
G7/8B |
G1B |
¾ de TNP ' “ |
BS746 1' |
